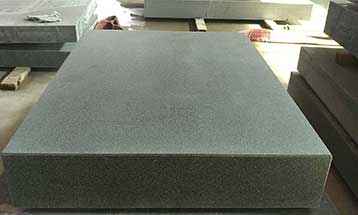

大理石精密平板的布線、布點方法



　　大理石精密構件,大理石平板,花崗石平臺,鑄鐵平板、鑄鐵平臺、劃線平板、檢驗平板以下簡稱“平板”。平板材料通常采用灰鑄鐵或球墨鑄鐵?；诣T鐵按GB976-67標準，選用牌號HT200-300。鑄造后，經過自然時效，工作而的硬度控制在HBl43-229范圍內。球墨持鐵按GBl348-78標準，選用牌號QT40-17或QT42-10，鑄造后經過自然時效，工作面的硬度控制在HB143-207范圍內。

　檢測鑄鐵平板時，首先要使用正確的接線方法，這樣才能準確地測量板表面的數據，并能有效地顯示板的特性。

大理石精密板布線點的原理是:保證測量的準確性，保證測點均勻分布，盡量反映板的整體形狀，方便數據處理。

大理石精密平面布線點的原理和具體方法如下:

1. 測量段為平板上的代表性截面，如兩條對角線、四條邊線、兩條中心線等;

2. 測量點為板上有代表性的點，如四個角點、板的中心點、四個邊線的中點等。

3.測量截面和測點要均勻分布，既能反映整個板的狀態(tài)，又能方便基面變形。

4. 測量兩點之間的距離在同一部分應該能夠把測量段的長度,甚至最好是把部分分成部分,以便測量中間點和結束點的中央線板可以一致,數據處理方便。

5. 測量點的數量應適當，太少不能反映整個工作面實際情況，測量量多而復雜，測量誤差增大。一般根據被檢板的尺寸和加工精度來確定測量點的數量。根據統(tǒng)計實驗，測點數量為10-50個。
